Stahltrapezprofile
Je nach Hersteller kann es zu Abweichungen in den Geometrieabmessungen und Gewichten kommen.
Akustikperforation oder Vliesbeschichtung möglich.
Weitere Profile auf Anfrage!
| Bezeichnungen |
Blechdicke mm |
Gewicht kg/m² |
|

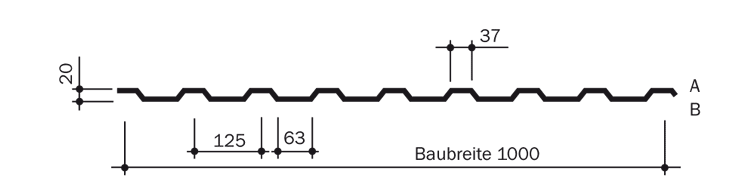

Trapezprofil 20/125 |
|
0,60 0,75 0,88 |
5,80 7,20 8,20 |
|

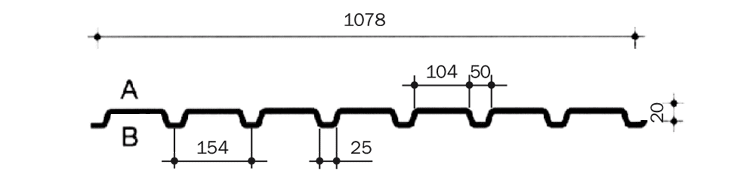

Trapezprofil 20/154 |
|
0,70 0,75 0,80 0,88 1,00 |
6,49 6,96 7,42 8,16 9,27 |
|

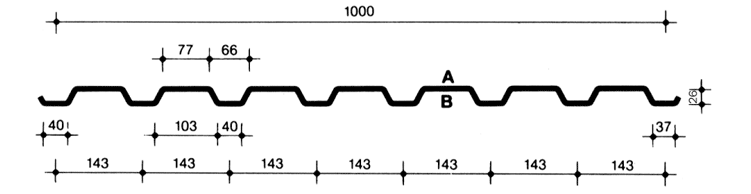

Trapezprofil 26/143 |
|
0,70 0,75 0,80 0,88 1,00 1,25 |
7,00 7,50 8,00 8,80 10,00 12,50 |
|
Trapezprofil 30/221 |
|
0,63 0,75 0,88 1,00 1,25 |
5,60 6,70 7,90 8,90 11,20 |
|

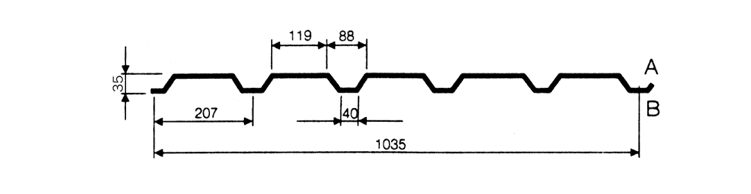

Trapezprofil 35/207 |
|
0,60 0,70 0,75 0,88 1,00 1,25 |
6,00 6,76 7,25 8,50 9,70 12,08 |
|

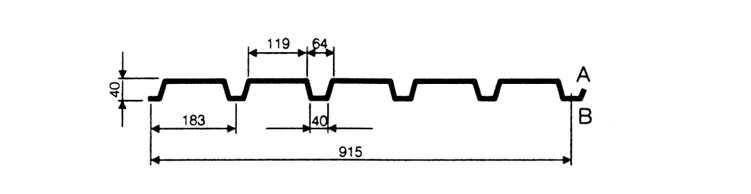

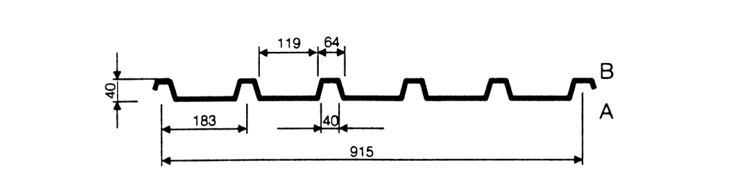

Trapezprofil 40/183 |
|
0,63 0,75 0,88 1,00 1,25 1,50 |
6,90 8,10 9,50 10,80 13,50 16,20 |
|
Trapezprofil 40/183 D |
|
0,70 0,75 0,80 0,88 1,00 1,25 |
7,65 8,20 8,74 9,62 10,93 13,66 |
|

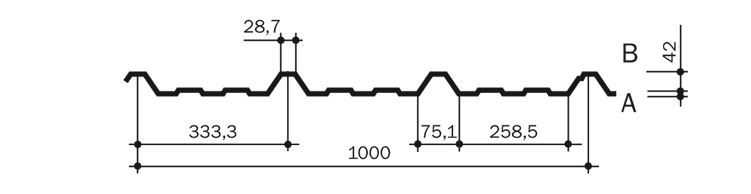

Trapezprofil 44/333 |
|
0,70 0,75 0,80 0,88 1,00 1,25 |
7,00 7,50 8,00 8,88 10,00 12,50 |
|

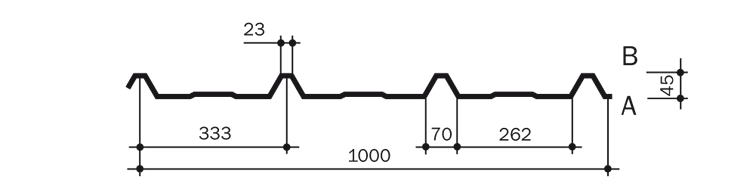

Trapezprofil 45/333 |
|
0,60 0,75 0,88 1,00 |
6,00 7,50 8,80 10,00 |
|

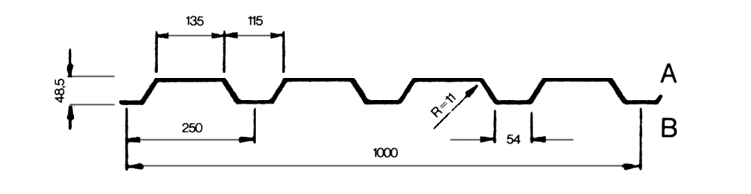

Trapezprofil 50/250 |
|
0,63 0,75 0,88 1,00 1,25 1,50 |
6,30 7,50 8,80 10,00 12,50 15,00 |
|

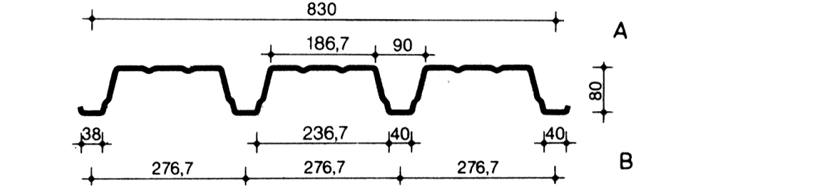

Trapezprofil 80/276 |
|
0,75 0,88 1,00 1,25 |
9,04 10,60 12,05 15,06 |
|

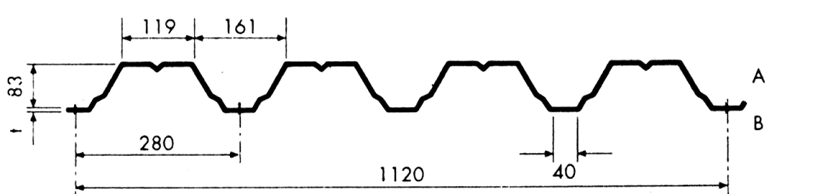

Trapezprofil 85/280 |
|
0,75 0,88 1,00 1,25 1,50 |
8,03 9,42 10,70 13,40 16,10 |
|

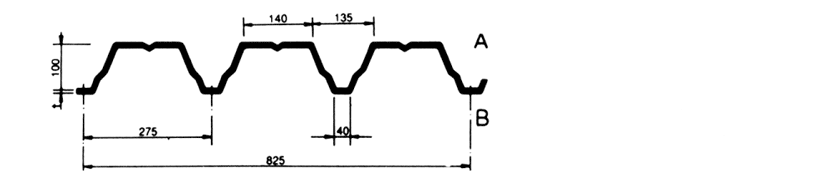

Trapezprofil 100/275 |
|
0,75 0,88 1,00 1,25 1,50 |
9,00 10,60 12,00 15,00 18,00 |
|

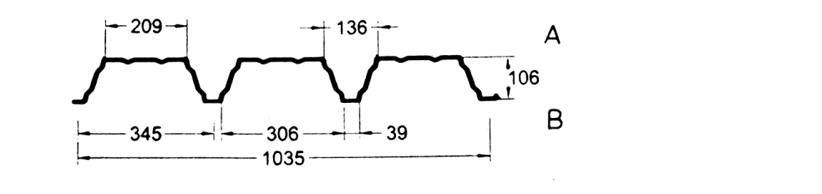

Trapezprofil 105/345 |
|
0,75 0,88 1,00 1,25 1,50 |
8,70 10,20 11,59 14,49 17,40 |
|

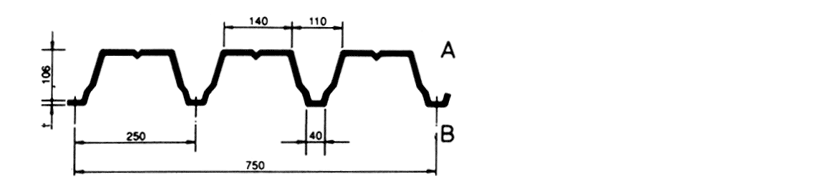

Trapezprofil 106/250 |
|
0,75 0,88 1,00 1,25 1,50 |
10,00 11,70 13,30 16,70 20,00 |
|
Trapezprofil 135/310 |
|
0,75 0,88 1,00 1,25 1,50 |
9,70 11,40 12,90 16,10 19,40 |
|

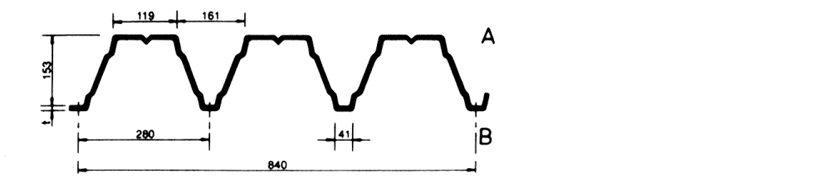

Trapezprofil 150/280 |
|
0,75 0,88 1,00 1,25 1,50 |
10,70 12,60 14,30 17,90 21,50 |
|

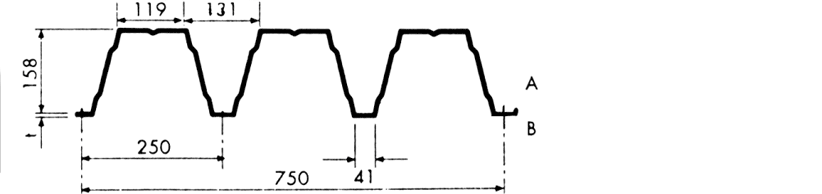

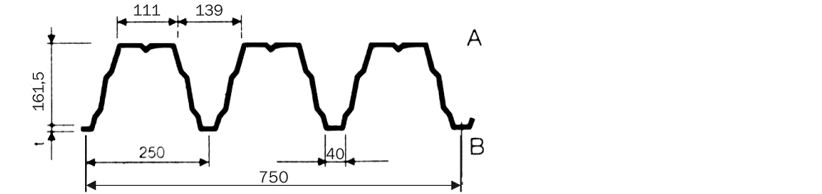

Trapezprofil 160/250 |
|
0,75 0,88 1,00 1,25 1,50 |
12,10 14,20 16,10 20,10 24,20 |
|
Trapezprofil 165/250 |
|
0,75 0,88 1,00 1,25 1,50 |
12,00 14,10 16,00 20,00 24,00 |
|
Trapezprofil 200/375 |
|
0,88 1,00 1,13 1,25 1,50 |
13,81 15,70 17,74 19,63 23,55 |
|
Trapezprofil 200/420 |
|
0,75 0,88 1,00 1,25 1,50 |
10,71 12,57 14,29 17,86 21,40 |
Auch erhältlich sind
30/200 · 30/207 · 30/220 · 39/333 · 206/375 · weitere Profile auf Anfrage
