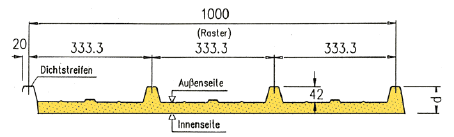

THERMOPANEELE PU

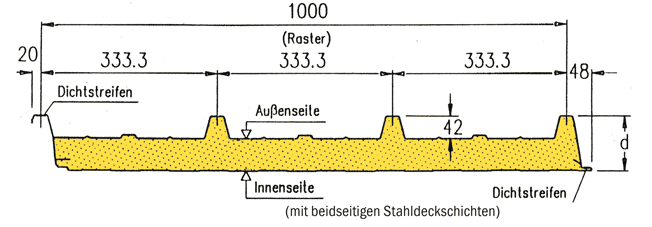

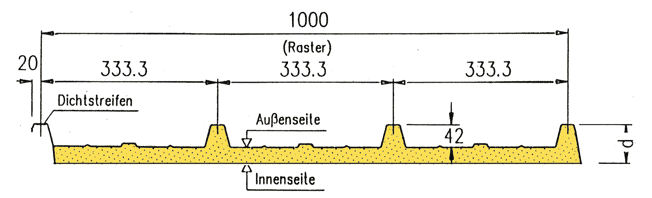

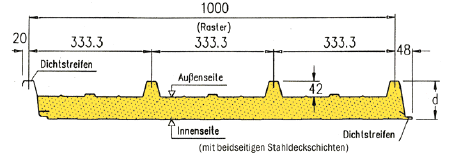

Oberflächenausführung:
Außenseite profiliert–Innenseite standardmäßig leichte Linierung.
Dämmkern:
Polyurethan-Hartschaum, ca. 95% geschlossenzellig, schubfest und ganzflächig mit dem Blech verbunden. Dichte ca. 40–50 kg /m³
| Paneel-Typ | D 72 – St | D 82 – St | D 102 – St | D 122 – St | D 142 – St | D 162 – St | D 182 – St | |
| Paneeldicke | mm | 72 | 82 | 102 | 122 | 142 | 162 | 182 |
|
Deckschichtdicke außen |
mm | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 |
|
Deckschichtdicke innen |
mm | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Paneelgewicht ca. | kg/m² | 11,50 | 11,90 | 12,70 | 13,50 | 14,30 | 15,10 | 15,90 |
| U-Wert nach EN 14509 | W/m²·K | 0,754 | 0,573 | 0,388 | 0,293 | 0,235 | 0,197 | 0,169 |
|
U-Wert nach EN 13165 |
W/m²•K | 0,601 | 0,480 | 0,339 | 0,262 | 0,213 | 0,180 | 0,158 |
Zulässige Pfettenabstände L (Meter) · geschlossene Baukörper · Fertigungslängen bis max. 24 Meter · alternativ in Außenschale 0,5 mm · alternativ in Innenschale 0,4 mm möglich
| System | Farbgruppe |
Schneelast da N/m2 |
D 72 – St | D 82 – St | D 102 – St | D 122 – St | D 142 – St | D 162 – St |
| 1-Feldträger | I, II, III |
75 125 175 225 |
3,04 2,28 1,88 1,63 |
3,58 2,64 2,12 1,80 |
4,61 3,33 2,60 2,14 |
5,54 4,12 3,19 2,57 |
6,23 4,49 3,50 2,93 |
6,54 4,46 3,47 2,90 |
| 2-Feldträger | I, II, III |
75 125 175 225 |
3,04 2,28 1,88 1,63 |
3,40 2,61 2,12 1,80 |
3,66 2,76 2,29 1,99 |
3,88 2,90 2,39 2,07 |
4,09 3,04 2,49 2,14 |
4,28 3,17 2,58 2,22 |
| 3-Feldträger | I, II, III |
75 125 175 225 |
3,04 2,28 1,88 1,63 |
3,58 2,64 2,12 1,80 |
4,16 3,12 2,58 2,14 |
4,40 3,27 2,68 2,31 |
4,61 3,40 2,77 2,38 |
4,80 3,52 2,86 2,45 |
Zulassung:
Allgemein bauaufsichtlich/baurechtlich für den Einsatz als Dachpaneel zugelassen.
Zulassungsbescheid Z-10.4-151 und Z-10.4-487 nach DIN EN 14509 vom Deutschen Institut für Bautechnik Berlin.

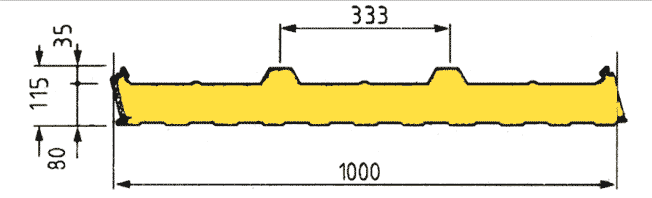

SANDWICHELEMENTE FÜR DACH

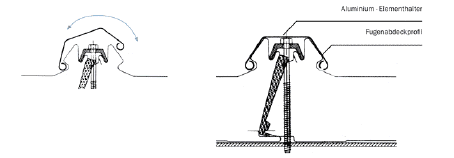

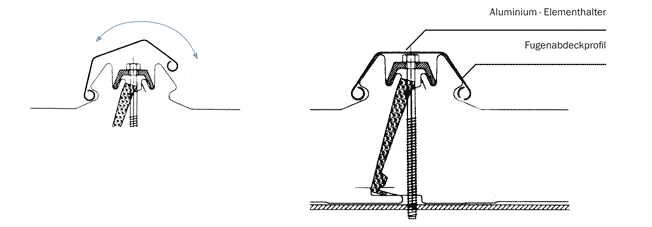

Mit unsichtbarer Befestigung
Ihre Vorteile: |
|
|
Bezeich- nungen |
Blechdicke mm a) außen b) innen |
Wärmedurch– gangskoeffizient W/m⊃2;k |
Gewicht kg/m² | |

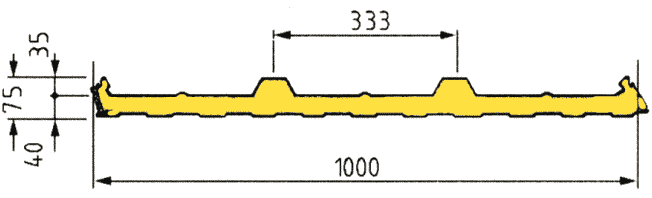

| TL 75i |
|
a=0,50 b=0,40 |
0,52 | 9,9 |

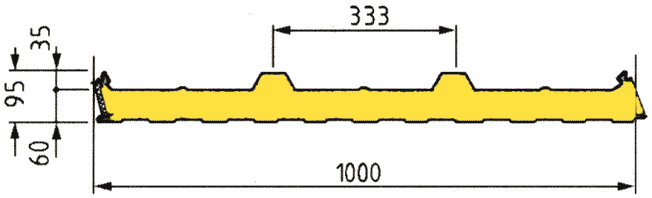

| TL 95i |
|
a=0,50 b=0,40 |
0,37 | 10,7 |
| TL 115i |
|
a=0,50 b=0,40 |
0,28 | 11,5 |

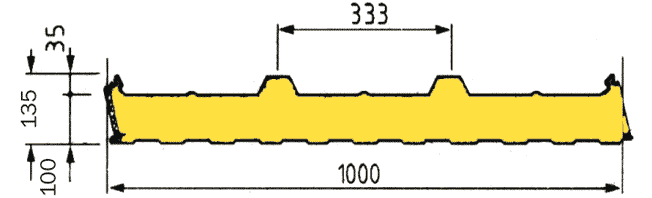

| TL 135i |
|
a=0,50 b=0,40 |
0,23 | 12,2 |
Alternativ: TL 155i mit 120 mm Kern
DUO 62
Außenschale:
Trapezform 42/333/0,6 mit vielfarbigen Oberflächen möglich. Alternativ in 0,5 mm.
Innenschale:
ALU-Folie im Stucco Design, Schutzlack weiß, mit optischen Einschränkungen.
Techn. Daten:
Gewicht: ca. 7,40 Kg/m²
Kernstärke: ca. 20 mm
U-Wert nach EN 13165: 1,051 W/m²·K
Alternativ auch in 0,5 mm möglich.
BRANDSCHUTZPANEELE
|
Element- bezeich- nung |
Kern- dicke s |
Gesamt- dicke |
Deck- schalen- dicke Außen tN |
Deck- schalen- dicke Innen tN |
Gewicht |
Wärme- durch- lasswider- stand R |
Wärme- durch- gangs- koeffizient U |
| mm | mm | mm | mm | kg/m² | m²K/W | W/m²•K | |
|

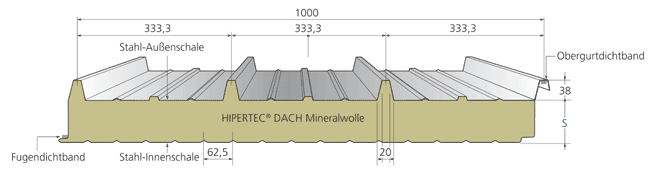

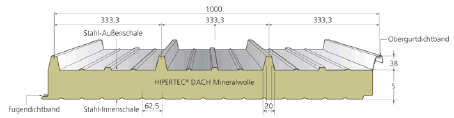

HIPERTEC® DACH |
60 | 98 | 0,60 | 0,45 | 16,80 | 1,34 | 0,68 |
|
HIPERTEC® DACH |
80 | 118 | 0,60 | 0,45 | 19,00 | 1,79 | 0,52 |
|
HIPERTEC® DACH |
100 | 138 | 0,60 | 0,45 | 21,20 | 2,25 | 0,42 |
|
HIPERTEC® DACH |
120 | 158 | 0,60 | 0,45 | 23,40 | 2,70 | 0,35 |
|
HIPERTEC® DACH |
150 | 188 | 0,60 | 0,45 | 26,70 | 3,39 | 0,28 |
|
HIPERTEC® DACH |
200 | 238 | 0,60 | 0,45 | 32,12 | 4,52 | 0,21 |
Wärmeleitfähigkeit:
λ = 0,044 W / mK nach DIN 4108 bzw. DIN EN 13162
Schalldämmung:
R´w ≈ 29–30 dB
Standardbeschichtung:
Außendeckschale: 25 μm Polyester
Innendeckschale: ≈ 15 μm Dünnbeschichtung (DU)
Brandverhalten:
Baustoffklasse A2-s1-d0 nicht brennbar nach DIN 13501-1. Mineralwolle-Dämmkern A1, nicht brennbar, Schmelzpunkt > 1000°C
Feuerwiderstand:
DIBt-Zulassung Z-19.52 -2096
